Ley de Ohm. 07/09/2017
¿Qué es voltaje?
El voltaje es la magnitud física que, en un circuito eléctrico, impulsa a los electrones a lo largo de un conductor. Es decir, conduce la energía eléctrica con mayor o menor potencia.
El voltaje es un sinónimo de tensión y de diferencia de potencial. En otras palabras, el voltaje es el trabajo por unidad de carga ejercido por el campo eléctrico sobre una partícula para que ésta se mueva de un lugar a otro.
¿Qué es corriente?
La corriente eléctrica o intensidad eléctrica es el flujo de carga eléctrica por unidad de tiempo que recorre un material. Se debe al movimiento de las cargas (normalmente electrones) en el interior del material. En el Sistema Internacional de Unidades se expresa en C/s
(culombios sobre segundo), unidad que se denomina amperio (A). Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, un fenómeno que puede aprovecharse en el electroimán.
¿Qué es Resistencia?
Se le denomina resistencia eléctrica a la oposición al flujo de electrones al moverse a través de un conductor.12 La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Simon Ohm, quien descubrió el principio que ahora lleva su nombre.
Descubierta por Georg Ohm en 1827, la resistencia eléctrica tiene un parecido conceptual con la fricción en la física mecánica. La unidad de la resistencia en el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición, en la práctica existen diversos métodos, entre los que se encuentra el uso de un ohmímetro. Además, su magnitud recíproca es la conductancia, medida en Siemens.
Por otro lado, de acuerdo con la ley de Ohm la resistencia de un material puede definirse como la razón entre la diferencia de potencial eléctrico y la corriente en que atraviesa dicha resistencia.
Circuito Simple ¿Qué es?
Se denomina así a la trayectoria cerrada que recorre una corriente eléctrica. Este recorrido se inicia en una de las terminales de una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a una resistencia (foco), que consume parte de la energía eléctrica; continúa después por el conducto, llega a un interruptor y regresa a la otra terminal de la pila.
Circuito en Serie -> Como se resuelve
Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente.
Circuito en paralelo -> Como se resuelve.
El circuito paralelo es una conexión de dispositivos (generadores, resistencias, condensadores, bobinas,etc.) en la que los bornes o terminales de entrada de todos los dispositivos conectados coinciden entre sí, al igual que sus terminales de salida.
Investigación 28/09/2017
Potenciómetro
Un potenciómetro es uno de los dos usos que posee la resistencia o resistor variable mecánica (con cursor y de al menos tres terminales). Conectando los terminales extremos a la diferencia de potencial a regular (control de tensión), se obtiene entre el terminal central (cursor) y uno de los extremos una fracción de la diferencia de potencial total, se comporta como un divisor de tensión o voltaje.
Condensador
Un condensador eléctrico (también conocido frecuentemente con el anglicismo capacitor, proveniente del nombre equivalente en inglés) es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico.
30-Noviembre-2017
INSTALACIONES RESIDENCIALES
¿QUÉ ES UNA INSTALACIÓN ELÉCTRICA RESIDENCIAL?
Una instalación eléctrica residencial es un conjunto de obras e instalaciones realizadas con el fin de hacer llegar electricidad a todos los aparatos eléctricos de una casa habitación.
Conductores eléctricos – alambres, cables
Los conductores eléctricos son hilos de metal (cobre o aluminio) que se utilizan para conducir la corriente eléctrica.
Tipos de conductores eléctricos
Alambres
Los alambres son conductores construidos con un solo hilo de metal y puede estar desnudo o revestido (ver el siguiente diagrama) por una o más capas de material aislante.
Cables
Los cables son un conjunto retorcido de alambres no aislados entre si y pueden ser desnudos o revestidos por una o varias capas de aislante. Estos aislante son de tela, goma o plástico.
Los cables se utilizan en instalaciones eléctricas de todo tipo incluyendo las instalaciones eléctricas automotrices. Los hilos son de cobre blando o endurecido y también de aluminio.
Elementos de consumo.
Cualquier equipo, aparato o dispositivo que consuma electricidad. Ejemplos: lámparas incandescentes (focos), moto bombas, ventiladores fijos, timbre y cualquier carga fija en la instalación.
tablero de distribución
es uno de los componentes principales de una instalación eléctrica, en él se protegen cada uno de los distintos circuitos en los que se divide la instalación a través de fusibles, protecciones magneto térmicas y diferenciales. Al menos existe un cuadro principal por instalación, como ocurre en la mayoría de las viviendas, y desde éste pueden alimentarse uno o más cuadros secundarios, como ocurre normalmente en instalaciones industriales y grandes comercios.
Elementos de Protección
Fusible
es un dispositivo, constituido por un soporte adecuado y un filamento o lámina de un metal o aleación de bajo punto de fusión que se intercala en un punto determinado de una instalación eléctrica para que se funda (por Efecto Joule) cuando la intensidad de corriente supere (por un cortocircuito o un exceso de carga) un determinado valor que pudiera hacer peligrar la integridad de los conductores de la instalación con el consiguiente riesgo de incendio o destrucción de otros elementos.
Toma corriente GFCI
es un dispositivo que abre un circuito eléctrico cuando detecta que la corriente fluye a lo largo de un camino no deseado diferente al equipo que alimenta, por ejemplo a través del agua o de una persona hacia tierra.
Se utiliza para reducir el riesgo de descarga eléctrica, que puede causar que el corazón deje de funcionar normalmente o causar quemaduras, caso que se presenta en un electrodoméstico defectuoso lo cual produce una falla a tierra. También pueden prevenir algunos incendios, como cuando un cable toca un conducto o equipo metálico .
breaker
es un aparato capaz de interrumpir o abrir un circuito eléctrico cuando la intensidad de la corriente eléctrica que por él circula excede de un determinado valor, o en el que se ha producido un cortocircuito, con el objetivo de evitar daños a los equipos eléctricos. A diferencia de los fusibles, que deben ser reemplazados tras un único uso, el disyuntor puede ser rearmado una vez localizado y reparado el problema que haya causado su disparo o desactivación automática.
Los disyuntores se fabrican de diferentes tamaños y características, lo cual hace que sean ampliamente utilizados en viviendas, industrias y comercios.
Elementos De Canalización
CAJAS RECTANGULARES: Usadas principalmente para interruptores y tomacorrientes.
Se colocan empotradas en el muro. Se conocen con el nombre de cajas 2x4.
NOTA: Cuando éstas cajas no llevan accesorios como tomas o interruptores, se les coloca una tapa cuya referencia es 2x4
CAJAS OCTAGONALES: Se emplean principalmente para salidas de lámparas y plafones. Se colocan empotradas en losas de concreto, en cielo rasos, en el muro etc.
NOTA: Cuando éstas cajas no llevan accesorios como plafones o lámparas, se les puede colocar una tapa, comúnmente se le conoce con el nombre de tapa redonda.
CAJAS DE PASO
es un contenedor de conexiones eléctricas, por lo general destinada a ocultarlas de la vista y desalentar la manipulación.
Tubos de PVC:
Su denominación viene por el compuesto de policloruro de vinilo, es de material termoplástico.
Es resistente y rígido, puede estar en ambientes húmedos y gracias a sus propiedades, es autoextinguible a las llamas, no se corroen y son muy ligeros.
Su instalación es común en empotrados bajo concreto, en suelos, techos y paredes.
Tubos flexibles metálicos:
Es un tubo flexible metálico hecho de chapa galvanizada, con el interior de acero y recubierto con PVC de gran espesor perfectamente fijado sobre el cuerpo del tubo.
Están diseñados para soportar un sin números de flexiones sin presentar deterioros.
Es recomendable instalarlos en zonas donde el cableado esté expuesto a vibraciones, torsión y daños mecánicos.
Tubos E.M.T:
Este tipo de tubos son los más versátiles utilizados en las instalaciones eléctricas, ya que son moldeables en diferentes formas y ángulos, facilitando la trayectoria que se le quiera dar al cableado.
Son más utilizadas en superficies visibles y también son usadas para ser empotradas en zonas ocultas; bajo concreto ya sea suelo, techo o paredes.
Soportan leves daños mecánicos y pueden estar directamente a la intemperie, ya que su acabado galvanizado en su exterior permite una alta resistencia a la corrosión con el pasar del tiempo.
Tubos I.M.C
Son los tubos más resistentes a los daños mecánicos, debido al grosor de sus paredes, pero son más difíciles de trabajar que los E.M.T.
En ambos extremos vienen con una rosca, facilitando el enlace con conectores roscados, tales como coples o niples.
Pueden estar a la intemperie, soportando la corrosión gracias a su revestimiento galvánico.
Elementos de maniobra y control.
Los elementos de control o de maniobra son dispositivos que nos permiten abrir o cerrar el circuito cuando lo necesitamos. Estos son algunos ejemplos:
Interruptores.
Un interruptor (simple), permite abrir o cerrar un circuito y permanece en la misma posición hasta que volvemos a presionar.
Un interruptor doble o bipolar es un interruptor que abre y cierra dos circuitos al mismo tiempo.
Interruptor de tres vías. Los interruptores de tres vías pueden controlar los circuitos de iluminación desde dos lugares, lo que permite que las luces se enciendan o se apaguen desde cualquier ubicación.
Interruptor 4 vías
es un dispositivo eléctrico que permite el control de cualquier tipo de carga desde 3 o más puntos siempre y cuando se complemente con interruptores de 3 vías.
CONMUTABLE:Los interruptores conmutables se utilizan para controlar o interrumpir el paso de electricidad en diferentes partes o sitios.
Conmutador doble o bipolar: Consiste en dos conmutadores de dos posiciones que se activan al mismo tiempo.

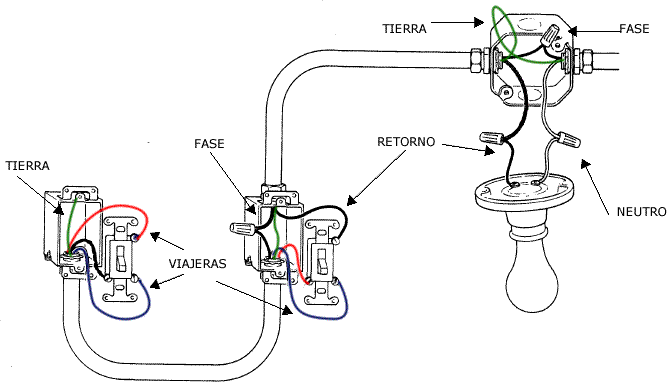

Interruptor Conmutable de 3 vías
El interruptor conmutable sencillo o de tres vías, se utiliza para prender o apagar una o más luminarias de dos lugares diferentes.
Dimmer: sirve para regular la energía en uno o varios focos con el fin de variar la intensidad de la luz que emiten, cuando las propiedades de la lámpara lo hacen posible
11-01-2018
Método de cableado en instalaciones residenciales
.
código de colores para color de conductores en instalaciones eléctricas
Acometida
Se entiende por acometida, a la parte de la instalación eléctrica que se construye desde las redes de distribución, hasta las instalaciones del usuario, y estará conformada por los siguientes componentes: punto de alimentación,conductores, ductos, tablero general de acometidas, interruptor general,armario de medidores o caja para equipo de medición.Existen tres tipos de acometidas
monofásica, bifásica y trifásica.
•Monofásica:
El cable conductor es de dos hilos, uno activo(fase) y el otro neutro y es utilizada en las instalaciones de viviendas.
•Bifásica:
El cable conductor es de tres hilos, dos fases o activo y uno deneutro.
•Trifásica:
El cable conductor consta de cuatro hilos, tres fases o activo y uno de neutro, normalmente este tipo de acometida en instalada en edificios.
TIPOS DE ACOMETIDAS
Existen tres tipos de acometidas
aérea, subterránea y especial:
•Aéreas:
Desde redes aéreas de baja tensión la acometida podrá ser aérea para cargas instaladas iguales o menores a 35 kW.*La altura mínima de la acometida sobre nivel de piso:
En puntos de retención o hasta la parte inferior de la curva de goteo:3000 mm
En vías residenciales y comerciales sin tráfico de vehículos de carga:3600 mm
En vías con tráfico pesado: 5500 mm*Para la ubicación de las cajas de medidores, se tomará como altura de referencia entre 1,5 y 1,7 m para el visor del medidor mas alto. Si la parte inferior de la caja queda ubicada a una altura menor a 80 cm, se podrá adicionar una reja metálica frontal para protección contra impacto.*La caja de medidor con puerta plana monofásica es para empotrar y la caja de medidor con tapa removible monofásica se instalará sobrepuesta en poste o'parcialmente empotrada.*Sólo se permitirán cajas sobrepuestas en fachadas si se encuentran dentro de conjuntos cerrados.*El calibre de la acometida depende de la carga.*En caso de que la conexión a tierra no sea empotrada, debe ir en ducto galvanizado
Subterráneas:
Desde redes subterráneas de baja tensión,la acometida siempre será subterránea. Para cargas mayores a 35 kW y menores a 225 kW desde redes aéreas, la acometida siempre será subterránea.
Para la ubicación de las cajas de medidores, se tomará como altura de referencia entre 1,5 y 1,7 m para el visor del medidor mas alto. Si la parte inferior de la caja queda ubicada a una altura menor a 80 cm, se podrá adicionar una reja metálica frontal para protección contra impacto.
La caja de medidor con puerta plana monofásica es para empotrar y la caja de medidor con tapa removible monofásica se instalará sobrepuesta en poste o parcialmente empotrada.
Sólo se permitirán cajas sobrepuestas en fachadas si se encuentran dentro de conjuntos cerrados.
El listado de materiales se debe precisar de acuerdo con las necesidades de los clientes.
En caso de que la conexión a tierra no sea empotrada, debe ir en ducto galvanizado.
Especiales:
Se consideran especiales las acometidas a servicios temporales y provisionales de obra. Deberá constar como mínimo de los siguiente elementos:
Conductor de las acometidas
Caja para instalar medidores o equipo de medición.
Tubería metálica para la acometida y caja de interruptores automáticos de protecciones.
Línea y electrodo de puesta a tierra.
Seguridad en las acometidas:
•Adicional a las distancias de seguridad especificadas para cada tipo de acometida, los conductores, tubería y cualquier punto eléctrico de la acometida deberán mantener una distancia mínima de 20 cm a cualquier tubería o punto de conexión de los servicios de agua y/o gas.
•Si esta distancia no puede mantenerse se deberán separar en forma efectiva las instalaciones a través de una hilera cerrada de ladrillos u otro material dieléctrico, resistente al fuego y al arco eléctrico, mal conductor de calor y con un espesor mínimo de 5 cm.
Ejemplo de como calcular la acometida
Cálculo de Potencia Instalada.
La Potencia o carga Instalada Pi es la potencia total obtenida de sumar las potencias de cada uno de los receptores.
Ejemplo: Determinar la potencia instalada para un domicilio tipo B con los siguientes equipos:
• 8 Lámparas incandescentes
• 8 toma corrientes
• 1 Plancha
• 1 Televisor.
Luego calcular intensidad instalada (corriente instalada).
INTENSIDAD INSTALADA
Ii= Pi / √3 . U . cos fi . n
Esta fórmula es válida para sistemas trifásicos. Para sistemas monofásicos se quita √3.
Para sistema bifásico se usa 2 en lugar de √3.
INTENSIDAD NOMINAL.
IN = Ii x fu x fs
Donde fu = factor de utilización. → A)_ Por Potencia: fu = Pu / Pi.
→ B)_ Por Horas de Servicio: fu = Hs trabajo / Hs jornada.
Donde fs = factor de simultaneidad. →
fs = N° de máquinas trabajando al mismo tiempo / N° Total de máquinas
El fu y fs para industrias en general se toman = 0,7 c/u.
El fu y fs se toman 1 sí y solo sí el cable es de un (1) consumo o carga individual.
INTENSIDAD DE TABLA.
Depende de: Formación, Tendido, Sección y Material.
Ejemplo:
IN = 133,2 Amp.
Cable Tetrapolar XLPE o PVC de Cu en tierra (subterráneo).
IT = 105 Amp→ Sección = 25mm².
INTENSIDAD ADMISIBLE.
Iadm = IT x fT x fA.
Donde fT = factor de temperatura (Según fabricante). → 1>fT>1.
Si Tº ambiente = 40ºC → fT = 0,87.
Donde fA = factor de agrupamiento (Depende del acumulamiento de cables y bandejas).
→fA = 0,88.
Ejemplo: Iadm = 80 A. → Iadm< IN. NO VERIFICA.
Busco en Tabla la sección más grande que le sigue para 133,2 Amp. Ejemplo: A 25mm² le sigue:
Sección = 35mm²→155 Amp.
Ahora Iadm para 35mm resulta = 145 Amp. → Iadm>IN. “VERIFICA”.
ENTONCES LA SECCIÓN DEL CONDUCTOR (ACOMETIDA) SERÁ 35mm².
Cálculo de la Demanda
Es la potencia promedia en los terminales de recepción en un intervalo de tiempo.
Por definición, el factor de demanda es igual a:
fd = Demanda/Carga instalada
Entonces:
Demanda = fd * Carga Instalada
Como una aproximación práctica, en adelante se utilizará un factor de demanda único de 0,60. Por consiguiente la Demanda se calculará de la siguiente forma:
Demanda = 0,60 * Carga Instalada
CUADRO DE CARGAS
El cuadro de cargas ofrece a quien esté interpretando el plano eléctrico, una visión clara amplia y rápida del circuito de la instalación eléctrica de la vivienda. En el se encuentra identificado el número de circuito acompañado de una descripción de el lugar o los lugares a los cuales tiene cobertura. Se indica también el tipo de carga (luminarias, toma general, toma especial) y la cantidad que tiene cada circuito.
